1本社入口
守衛室
「ISHIIHYOKI」のロゴがある守衛室の前を進むと正面玄関があります。

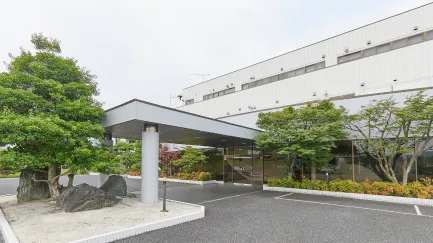

正面玄関
正面玄関周辺にお客様用駐車場をご用意しています。どうぞご利用ください。
玄関ロビー
受付カウンターには当社デバイス製品を使用した「内線番号照会システム」を設置しておりますのでご利用ください。
桜並木
春には敷地内に植えた桜が満開になり見応えがあります。とてもきれいなので、地域の方も見に来られます。
2本館1階
板金加工
デバイス事業本部
パンチ・レーザー複合機
1台の設備で高速かつ高精度な加工が可能な最新式のパンチ・レーザー複合機です。高純度の窒素を使用したクリーンカットを行うことで、仕上がり品質および生産性が向上します。
ベンディングマシン
L曲げ、R曲げ、ヘミング曲げなど精密な曲げ加工と高い生産性を実現します。複数回の曲げ加工を行うことで、複雑な部品の製作も可能です。
溶接加工
熟練作業者が、製品の仕様、形状、品質に合わせた最適な条件を選択して、高品質の溶接加工を行います。
製品サンプル
この工程で製造される製品はこちらです。
2本館1階
デバイス事業本部
SMT 施設概要
SMT（Surface Mount Technology）は表面実装技術と呼ばれ、電子部品をプリント基板に自動で精密に半田付けをする技術です。
SMT 半田印刷工程
ペースト状のクリーム半田を印刷技術と同じ要領で、プリント基板に印刷していきます。
SMT 実装工程
マウンターと呼ばれる装置でプリント基板上に米粒よりも小さな電子部品を正確な位置・向きに搭載していきます。その後、熱処理をすることで半田が溶け、電子部品が固定されます。
SMT 外観検査
電子部品が実装されたプリント基板は、外観検査装置のカメラやセンサーによって品質確認をしています。
製品検査
デバイス事業本部で製造された製品は全てこの検査室を通ります。ここでは目視による厳しい最終検査を行い、その後出荷されます。
製品サンプル
この工程で製造される製品はこちらです。
2本館2階
装置事務所
装置事業本部
事務所フロア
営業、設計、メンテナンス部門をワンフロアに集約することで、部門間の意思疎通が取りやすくなり、お客様への対応が迅速になります。
会議室
（Webミーティング）
東京支店、中国の子会社や代理店とはWebミーティングでコミュニケーションを取ります。客先から得た情報を共有し、営業活動や製造に役立てます。
ミーティングスペース
（社内打ち合わせ）
装置事業本部では、石井表記ECサイトで部品を販売しています。若手社員が中心となってサイトを立ち上げ、運営しています。
3新館1階
印刷1
デバイス事業本部
クリーンルーム入口
クリーンルームへの異物を持ち込まないように、入室前にエアーシャワーでホコリや微粒子を強力な空気で吹き飛ばします。
インク調色
調色とは、色と色を混ぜ合わせて新しく色を作り出すことです。お客様のニーズに応じたインク調色を自社で行うことで、短納期にも対応可能です。
半自動印刷乾燥ライン
小ロットから中ロットまでの印刷物は、半自動シルク印刷機で生産します。半自動印刷機14台、熱式乾燥ライン4ライン、UV乾燥ラインを設置しております。
シリンダー印刷ライン①
大ロットの印刷物は、シリンダー印刷ラインで材料投入、印刷、乾燥まで全自動で生産します。最大2000枚/hの高速印刷が可能です。
シリンダー印刷ライン②
シリンダー印刷機の4色分解技術は、CMYK（シアン、マゼンタ、イエロー、ブラック）の4色インクを使用し、フルカラー画像を印刷することも可能です。
印刷検査室
シルク印刷後の製品を目視検査し、品質を確保しています。細部まで丁寧にチェックし、不適合品が次工程に流れることを防いでいます。
製品サンプル
この工程で製造される製品はこちらです。
3新館1階
フィルム加工
デバイス事業本部
抜き加工
シルク印刷したフィルムは、トムソンと呼ばれる刃型により特定の形状に正確に切り抜きます。
高精度カメラ付き加工機
車載向けなど量産品のフィルムは、高精度カメラ付き加工機で抜き加工を行います。
エンボス加工
サーボプレスを使用して印刷したフィルムの絵柄にあわせて膨らみをつける加工を施します。
フィルム成形①
フィルム成形では、熱と空気圧によりフィルムを金型に密着させて成形します。
フィルム成形②
フィルムは温度変化に弱いため、年間を通して恒温恒湿の環境下で成形します。
製品サンプル
この工程で製造される製品はこちらです。
3新館2階
印刷2
デバイス事業本部
施設概要
2階はクリーン度を向上させた車載向け専用の印刷クリーンルームです。印刷ラインは、半自動シルク印刷機、自動シルク印刷機、熱風式乾燥機で構成しています。
自動搬出機能付き
半自動印刷機
印刷された材料が自動搬出されます。
熱風式乾燥機
熱風式乾燥機は7台配置しています。
3新館2階
デバイス事業本部
事務所フロア①
顧客対応、営業活動サポート、現場フォロー、仕入れ業務を担当する部門がそれぞれが連携して業務を進めているエリアです。
事務所フロア②
生産計画と進捗管理、品質管理、新技術と製品の開発を担当する部署があるエリアで、各部門が協力して高品質な製品を提供します。
原版製作
製版室では、シルク印刷で使用する原版を製作しています。「紗」と呼ばれる樹脂製メッシュに感光膜をコーティングし、フィルムを露光する事により原版が完成します。
画像測定機
精密測定室にはCNC画像測定機があり、カメラとコンピュータ制御で製品の寸法や形状を高精度に測定することができます。品質管理や製品検査に用いられます。
恒温恒湿機
恒温恒湿機は、温度と湿度を一定に保つ装置です。製品や材料の品質試験や保存条件を再現するために使用されます。
デジタル
マイクロスコープ
デジタルマイクロスコープは、細部を高解像度で観察するデジタル顕微鏡です。3D形状測定機は、物体の三次元形状を高精度に測定し、データを可視化します。
4アルマイト工場
デバイス事業本部
施設概要
アルマイトとは表面処理の一種で、材料のアルミを電解処理することにより表面に酸化被膜を生成します。耐食性・耐摩耗性・美観性・絶縁性・放熱性が向上するというメリットがあります。
大型アルマイト槽
大型設備向けアルマイト製品の加工実績が豊富にあります。
小型アルマイト槽
小型製品のアルマイト処理にも対応可能です。代表的な製品は、「銘板」と呼ばれる機械設備用のネームプレートがあります。
製品サンプル
この工程で製造される製品はこちらです。
5インクジェット棟
インクジェット事業本部
インクジェット棟
テレビやスマートフォンに使われる部品を製造する装置を開発・設計・組立する建物です。 １階には清浄度クラス1,000の開発用クリーンルームと清浄度10,000の組立用クリーンルームがあります。ここでは充実した開発環境によってさまざまなインクジェット評価・検証および大型～小型までのインクジェット塗布装置の組立が可能です。
クリーンルーム入口
クリーンルームに入る前に、ホコリや塵などを持ち込まないように無塵服に着替えエアシャワーを浴びます。クリーンルーム内は温度湿度管理が適切にされていますので作業は快適です。

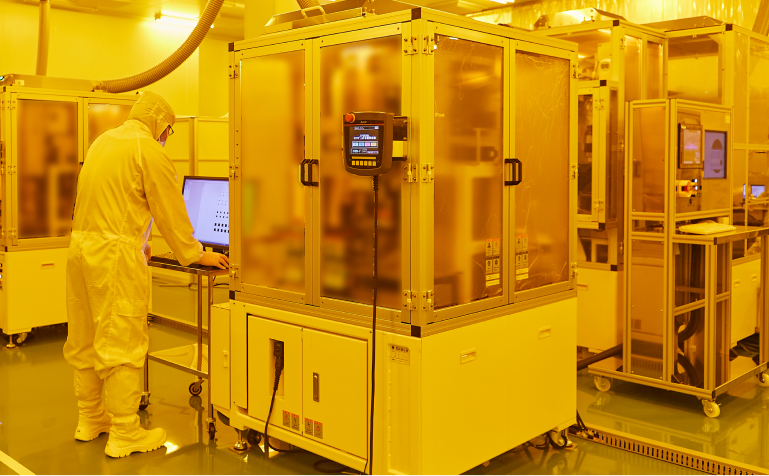

開発クリーンルーム
お客様から依頼されたインクジェット塗布評価や独自の開発を行っているクリーンルームです。感光材料を扱うため、悪影響を及ぼす紫外線をカットする黄色のLEDランプを使用しています。
組立クリーンルーム
大型装置（約８ｍ長×約５ｍ奥行×３ｍ高さ）を同時に複数台組み立てることが可能なとても広いクリーンルームです。作業員が小さく見えますね。天井の高さは６メートルあります。
見学通路
開発クリーンルームと組立クリーンルーム双方に見学通路があります。写真は長さ30mある開発クリーンルームの見学通路です。
事務所フロア
２階の事務所の様子です。広々とした事務所で働きやすい環境ですよ。海外のお客様に対応する中国語や英語も聞こえてきます。
6マシナリー工場
1F
装置事業本部
組立フロア
工場1階は装置の組立や検査を行うフロアです。
組立フロア
（組立作業）
お客様のご要望を受けて最適な装置をご提案します。打ち合わせを経て設計し、納期に合わせた工程に沿って組み立てていきます。
組立フロア
（検査作業）
試運転しながら、たくさんの項目を一つずつ検査します。過去に発生した事象や改善項目などが網羅された検査リストは技術者の努力の賜物です。
トラックヤード
（出荷作業）
検査を終えた装置を丁寧に梱包し、クレーンで吊り上げて慎重にトラックに載せ出荷します。
6マシナリー工場
2F
装置事業本部
販売促進エリア
販売促進エリアには、実際の装置を使ってテストが出来るよう、様々な自社装置を設置しています。
販売促進エリア
（評価テスト）
お客様のご期待や更なる要望に対して結果を出すことが出来るか、実際の装置を使って「応えられる」ことを評価テストにより証明します。
販売促進エリア
（品質確認）
お預かりしたテスト品は、詳細なデータとともにご返却いたします。写真は「表面粗さ測定機」を使って当社装置で研磨した後の銅板の表面を、目に見えないレベルで測定し確認しているところです。
めっき装置
評価エリア
柔軟性があり折り曲げることができるフレキシブル基板の材料に銅メッキをするための実際の装置を設置しています。この装置はUP/DOWN方式により省スペース化を実現しています。
7福利厚生施設
食堂
食堂では、ラーメン・うどん・そばといった麺類や、カレー・丼物・定食など様々なメニューがあります。
テニスコート
当社敷地内にあるテニスコートです。従業員は休憩時間や休日などに自由に使用することができます。

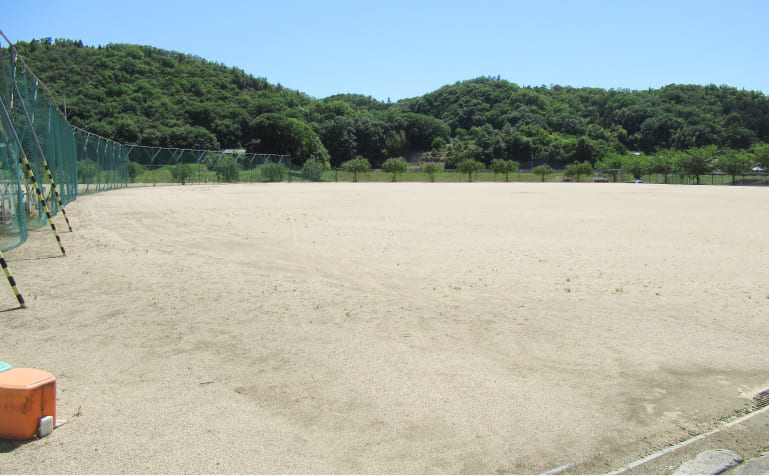

グラウンド
（ライオンパーク）
本社工場から少し離れた場所に当社所有のグラウンドがあります。地域貢献として、自治会を通じ少年野球チームの練習やグラウンドゴルフ、その他イベントなど、地域の方に使用していただいております。親しみやすいよう地域の方々に「ライオンパーク」と名付けていただきました。
従業員駐車場
敷地内には駐車場を完備しており、従業員にそれぞれ割り当てております。屋根のある駐輪場もありますので、自転車やバイクでの通勤も可能です。
