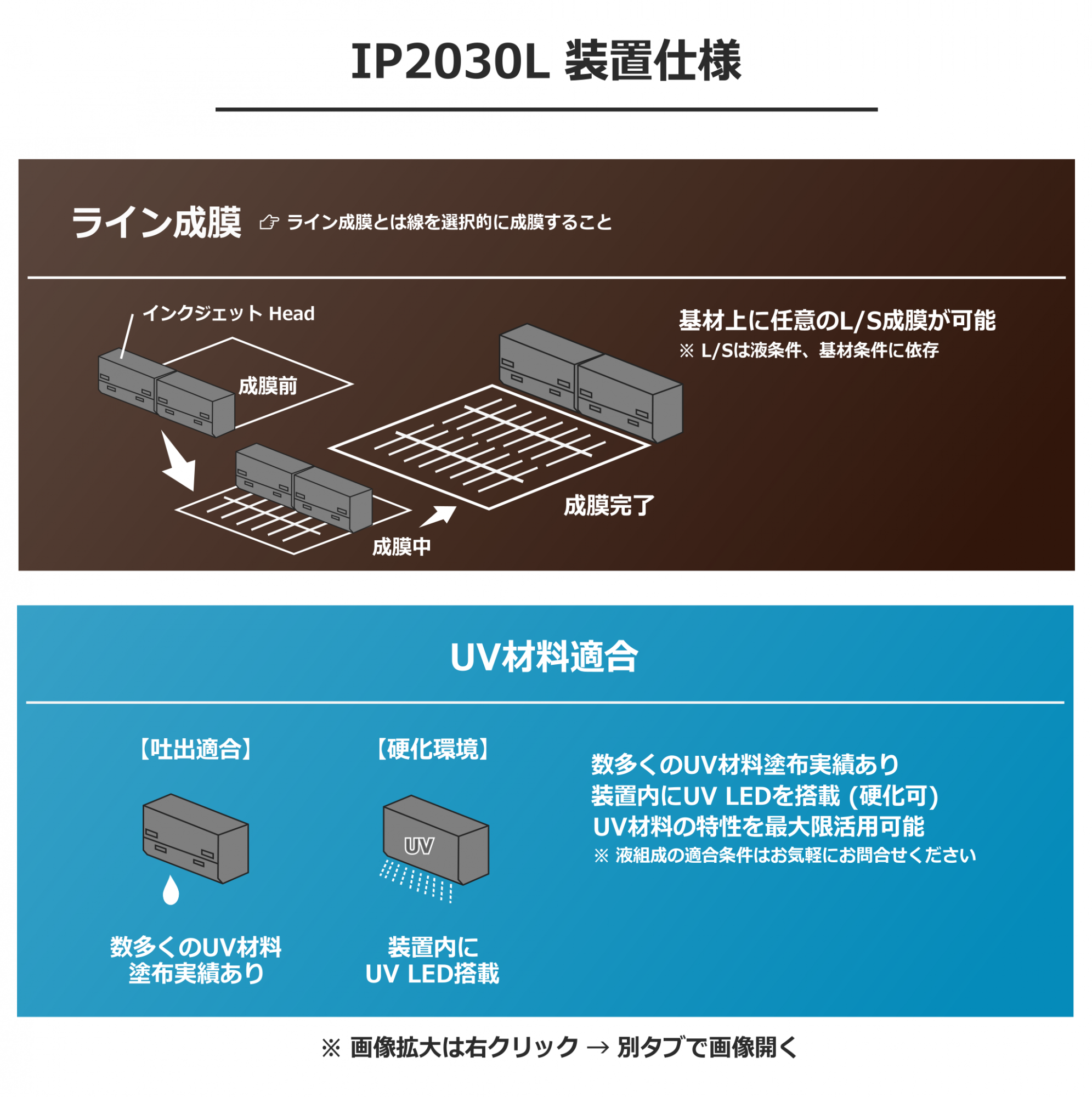

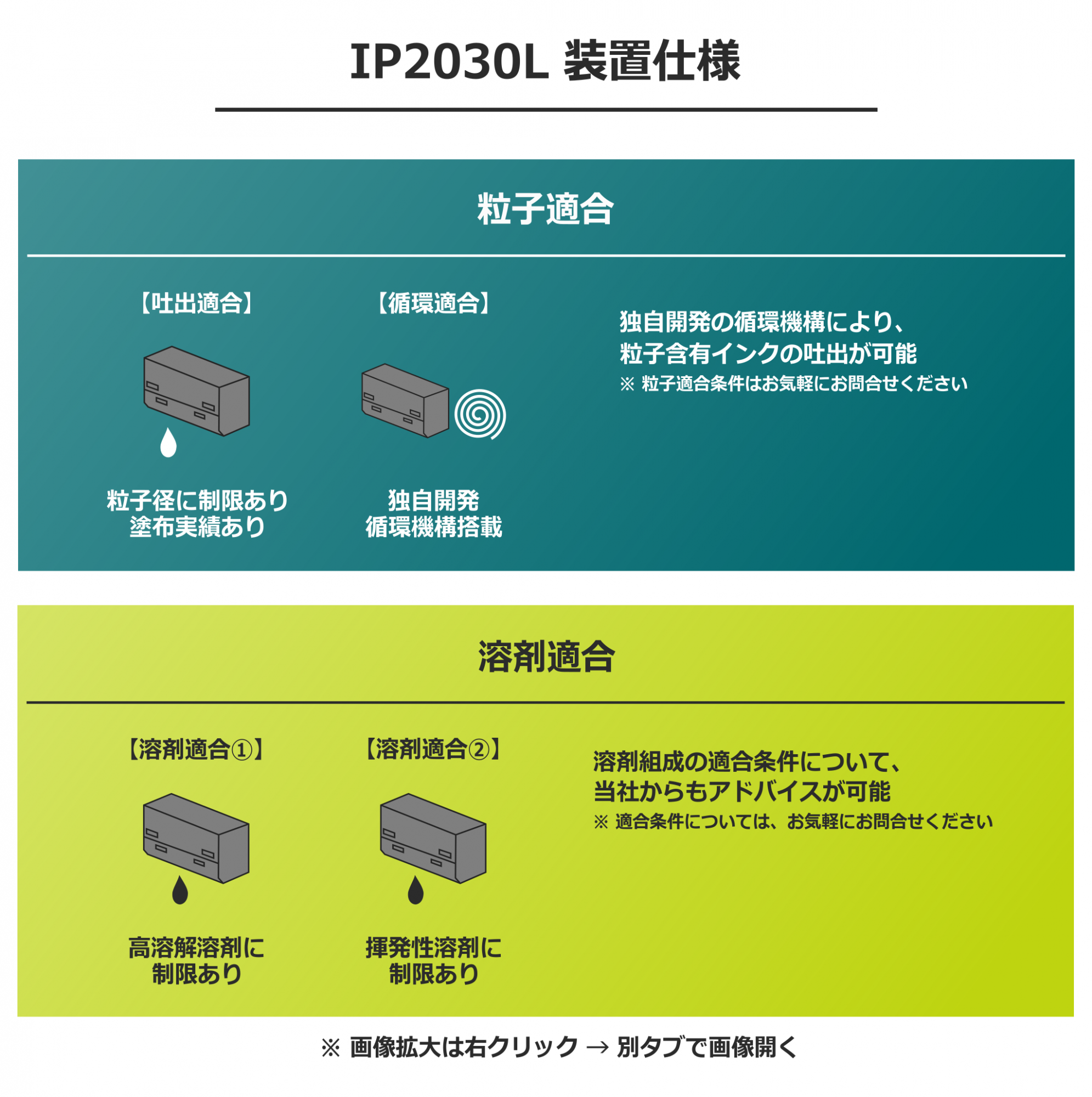

  • IP2030L 装置仕様

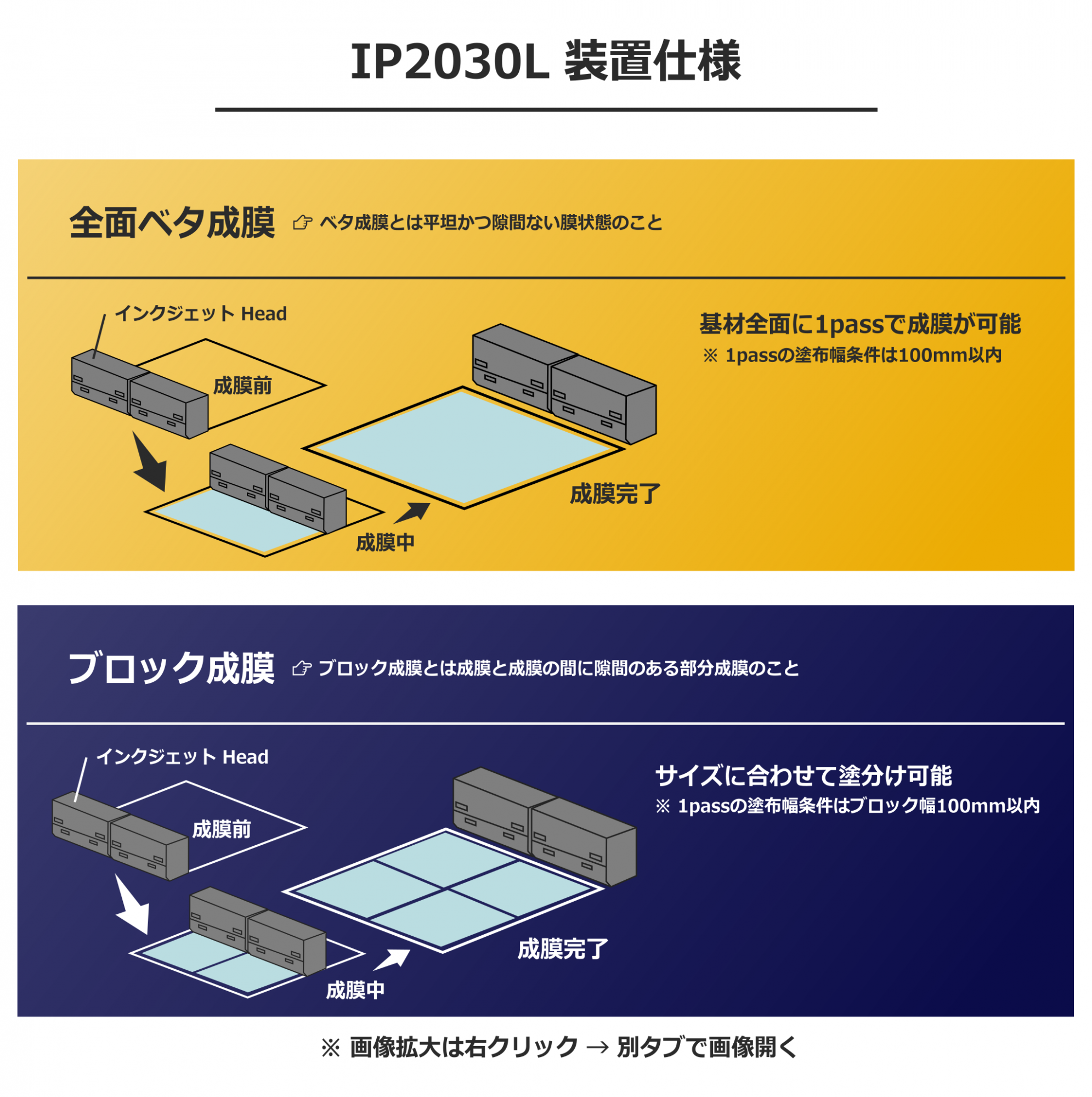

  • IP2030L 装置仕様

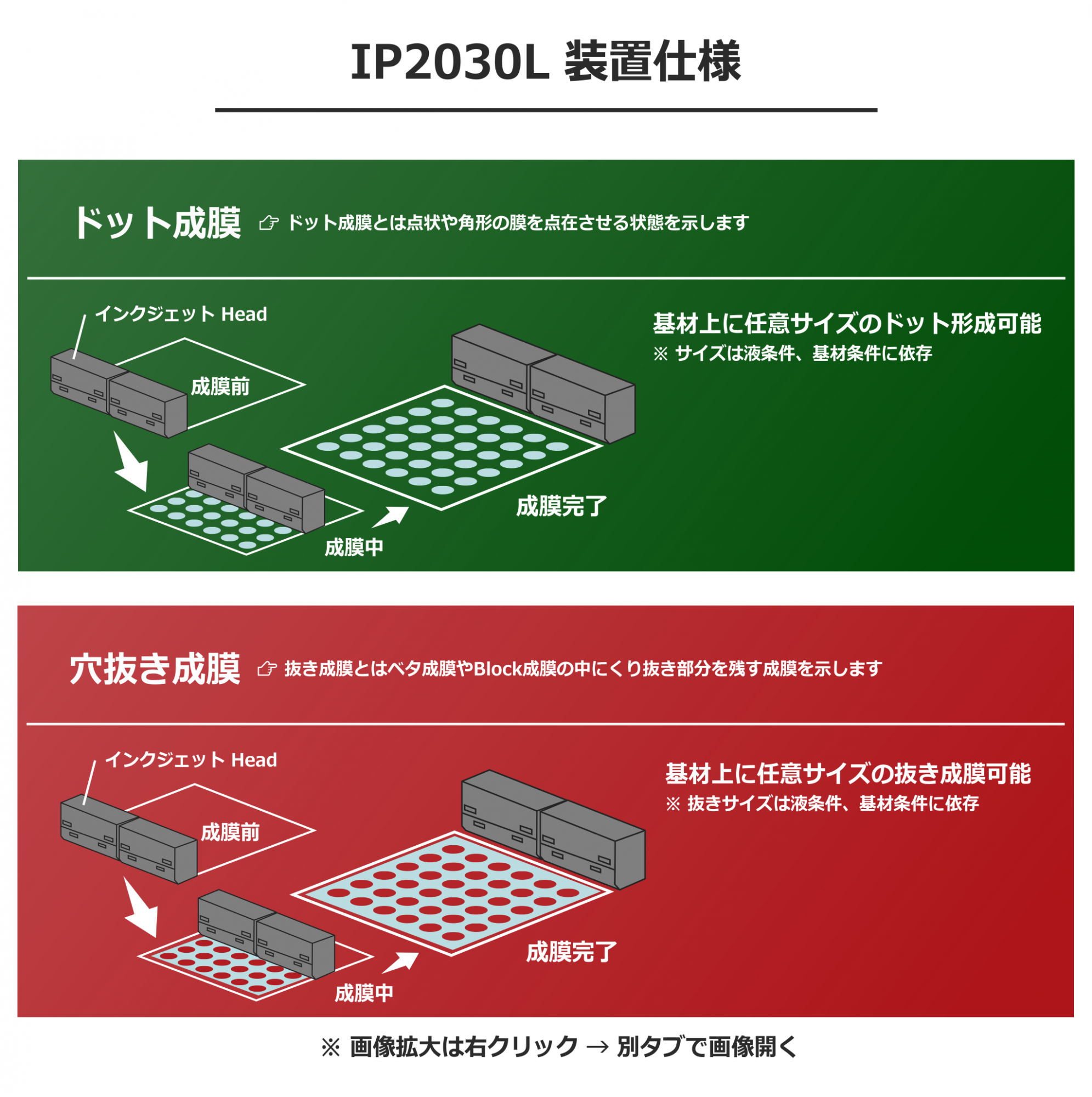

  • IP2030L 装置仕様

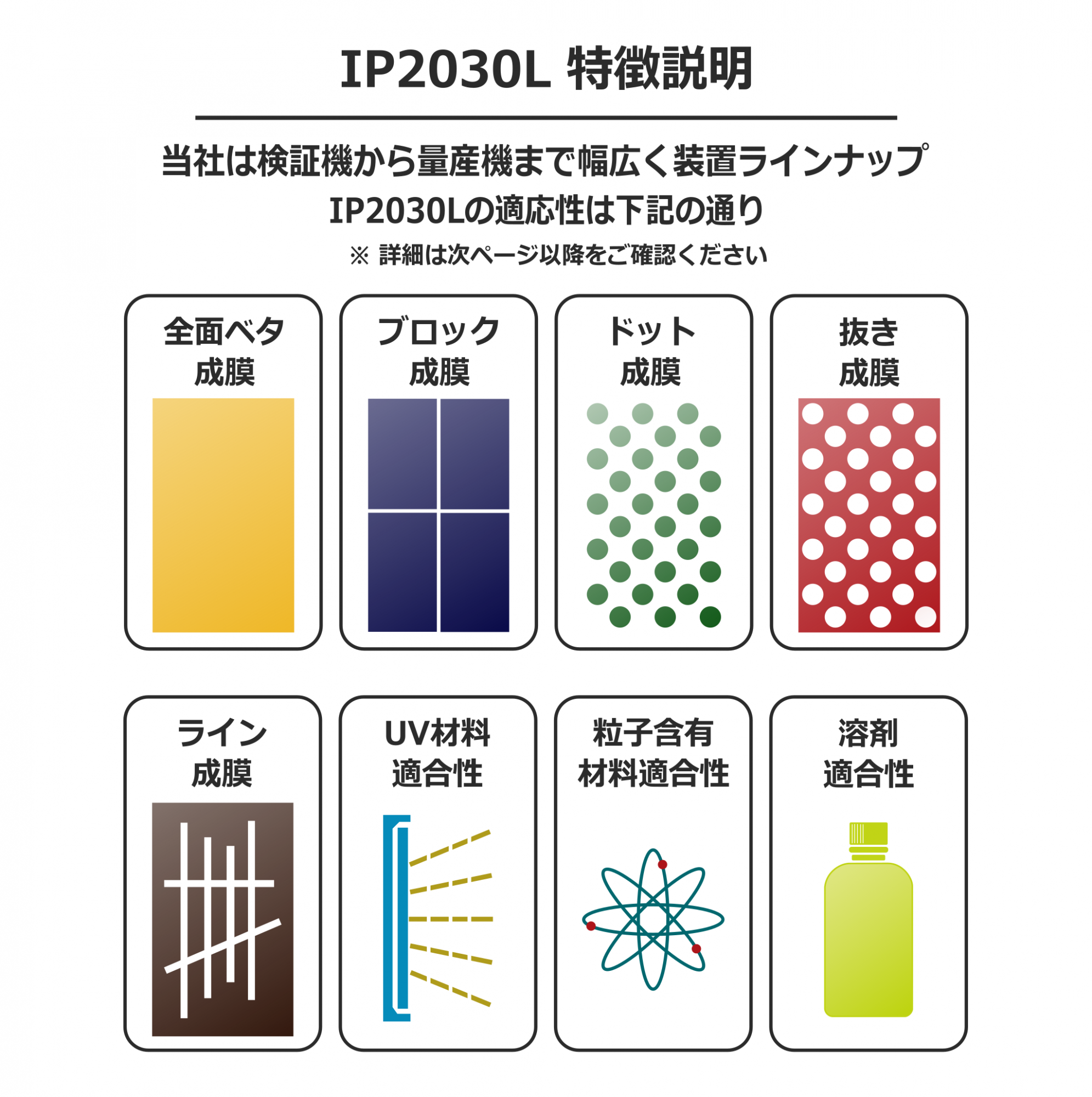

  • IP2030L 装置仕様

1 /
NEW

小型インクジェット塗布装置
(高精細モデル)

品番：IP2030L

高精細パターニング・部分コーティング

高精細パターニングから部分コーティングまで行えるオールマイティな1台。
本格的な研究・開発・試作から生産まで行える優れもの。
小型ながら量産機を見据えたシステム構成で使いやすいモデル。
予算や用途に合わせて２つのモデルから選択可能。(ベーシック仕様、ハイエンド仕様)
粒子含有インクも利用可能。

製品仕様

適用 実験・試作・生産用
コーティング種類 パターニング・部分コーティング
コーティングエリア Max. 300 x 300 mm
コーティングスピード Max. 300 mm/sec
基板種類 ウエハ、ガラス、金属板、樹脂基板、シート、PCB、PC など
適合インク

溶剤系、UV系、粒子含有系

（導電性インク、絶縁インク、レジストインク、接着剤 など）
装置サイズ 1,196 W x 1,200 D x 2,105 H mm

インクジェット塗布 サンプル

回路形成（銀インク）
回路形成（銅インク）
導電性高分子インク
ポリイミドインク
ポリイミドインク
感光性レジストインク　 SU-8
感光性レジストインク
透明UV硬化インク
積層ピラミッドUV硬化インク
ソルダーレジストインク
高濃度ブラックインク
（反射用白インクもございます）
接着剤

インクジェットプロセス例

適応分野 電子デバイス・半導体 ディスプレイ 他分野
〈 塗布材料別 〉
全面・部分コート
パターニング　
共通		 感光性レジスト
絶縁材料
封止材
接着材料
保護層形成材料
溶剤
導電材料
など		 配向剤
防汚材料
反射防止材料
ハードコート材料
保護層形成材料
導電材料
など		 正・負極剤
個体電解質（電池）
反射材料（白インク）
遮光材料（黒インク）
など
〈 パターニング適応例 〉
パターン
ドット形成		 柱構造形成
ダム
穴埋め
配線形成		 配線形成
量子ドット		 配線形成（照明）






















採用事例

  • 配向剤塗布プロセス

    液晶パネル（LCD）において無くてはならない配向剤。　生産量も多く、品質も数100Åオーダーの薄膜形成を求められる難易度の高い領域で、石井表記インクジェットシステムが活躍しています。


  • 絶縁成膜プロセス

    すべての電子部品に不可欠な絶縁層。　高機能な絶縁材料を最大限活用するため、石井表記インクジェットシステムが活躍しています。



  • 導電成膜プロセス

    高価な導電材料を無駄なく効率的に運用するため、石井表記インクジェットシステムが活躍し、コストと環境問題に貢献しています。

  • 半導体プロセス

    さまざまなモノがネットでつながる生活・社会にかかせない半導体。　暮らしや社会をより良い方向性へ導く技術として石井表記インクジェットシステムが活躍しています。
