GOP-CTX Series【NEW】

品番：GOP-CTX43 / GOP-CTX70

PCAP方式タッチパネル搭載 / 広温度範囲・長寿命モデル

GOP-CTXシリーズは、広温度範囲・長寿命に対応し、より過酷な環境下でご使用いただけます。
静電容量方式タッチパネルを搭載し、直感的に操作ができるHMIをより多くの分野の機器向けに提案します。

　☞幅広い使用温度範囲で使える場所が拡がります
　☞高輝度バックライトにより明るい場所でも画面操作や確認が容易
　☞70,000時間長寿命バックライトシステムを採用（※1）
　☞スワイプやスクロールなどの直感的なUIの構築が可能
　☞組み込みが容易なオープンフレームタイプ
　☞オプションの化粧ベゼルによりパネルマウント方式に対応（※2）
　☞電源電圧は DC5V または DC24V
　☞通信I/F：UART / SPI / RS-232C / Ethernet / USB
　☞専用アプリケーションにより簡単画面設計

　　※1　バックライト寿命：Ta=25℃、輝度半減までの推測値であり保証値ではありません
　　※2　化粧ベゼル：ベゼル表面は耐候性コーティングを施した樹脂パネルを使用予定です（開発中）

特徴

■優れた耐環境性能
　・使用温度範囲　-20～70℃
　・バックライト寿命　70,000h
　・オプションベゼル使用でIPx5対応予定（開発中）

■用途に応じた豊富なインターフェイス
　・UART / SPI（マイコン直結時）
　・RS-232C（既存ボード利用時）
　・Ethernet / USB（PC、SBC※利用時）　※Raspberry Pi等

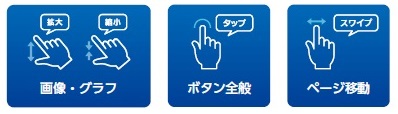

■直感的な操作が可能なUIを実現
　・静電容量タッチパネルによる軽快な操作
　・スワイプ操作でページ切り替え
　・画像オブジェクトなどを拡大縮小
　・ドラッグ＆ドロップ
　・ドラムロールやスクロール
　・ボタンの同時押しやキャンセル処理も可能

製品仕様

機種	GOP-CTX43A	GOP-CTX70A【開発中】
電源電圧	DC5V±5% または DC24V±10% で動作可能
消費電力（通常時）	5V：6.6Wmax (2.3W) 24V：9Wmax (3W)	5V：12.5W (5W) 24V：13.7W (5.5W)
動作温度範囲	－20℃～70℃ / 10%～85%RH　(ただし結露無きこと）
保存温度範囲	－20℃～80℃ / 10%～85%RH　(ただし結露無きこと）
動作保存環境	腐食性ガス及び導電性粉塵無きこと
外形寸法	120mm(w)×70mm(h)×35mm(d)	179.5mm(w)×108mm(h)×35mm(d)
表示エリア	95.0 (W)× 53.9(h)	152.4(w) × 91.4(h)
製品単体重量	192g	380g
防水	なし (但しオプションベゼル使用時、パネル前面防水 IPx5相当 ※開発中)
防湿ユニット	なし
RoHS指令	RoHS10物質対応
表示色数	32,768色

TP－Designer紹介動画
TP-DesignerLTを使用した画面設計方法
QRコードを表示する画面の作成方法
画面設計(オブジェクトを配置して、動きを選んで設定するだけ）
シミュレーター(シミュレーターでPC上で簡単に動作確認)
アクション設定(ボタン動作などもノーコードで記述)
