特徴
◆組込みに特化したコンパクト設計のオープンフレーム構造で、液晶サイズぎりぎりのコンパクトな筐体に、
USB等のインターフェースも搭載し、最新機器の組込用途に最適な設計です。
◆USBメモリの活用
・ログの保存、設定の読み込み等様々な用途に使用可能。
・フィールドでの画面データの書き換えも容易に行えます。
◆レイヤー:最大3層の画面を重ねられます。(半透明表示も可)
◆エフェクト:画面転換に特殊表示。(フェード・スライドイン等)
◆ストロークフォント:大きな文字も滑らかに表示。
◆回転表示:画面表示を0/90/180/270度に回転可能。
◆中国語・韓国語フォント搭載 ※
※中国語フォントは認証フォントではありません

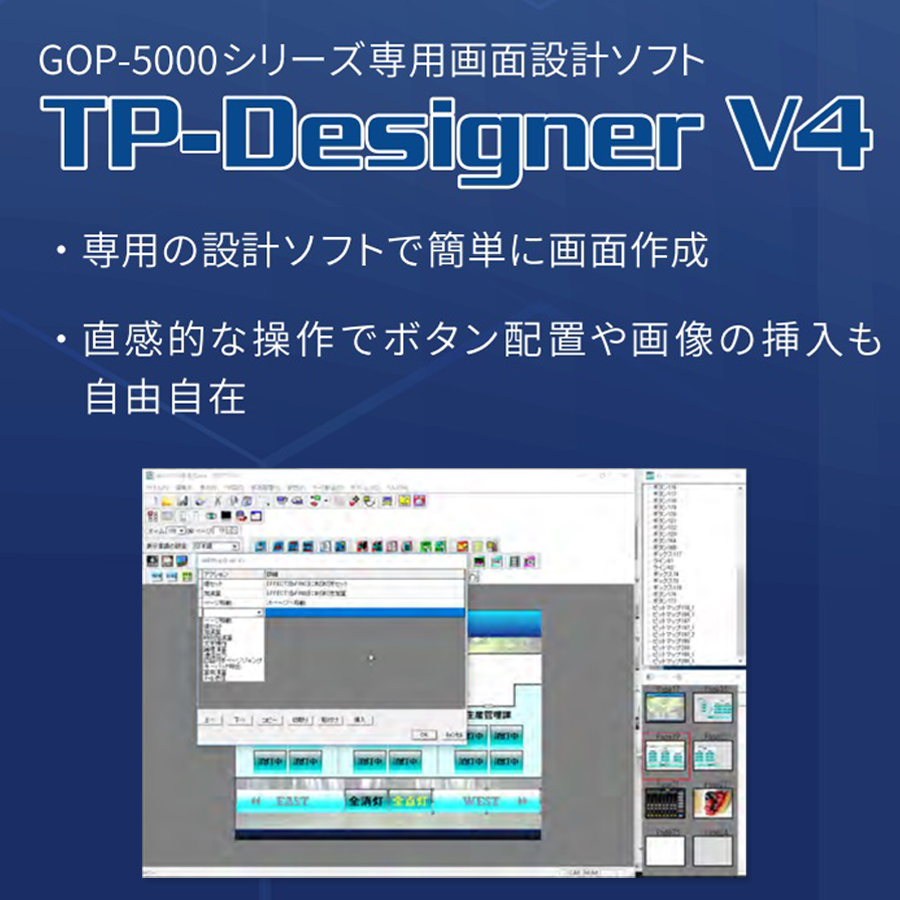

◆専用画面設計ソフト TP-Designer V4
◆ボタンなどの動作設定は「コマンド選択による動作定義」と「簡易言語(マクロ)によるプログラミング」の2種類で
定義できます。
◆外部エディタを登録できますので、使い慣れたエディタでマクロプログラミングができます。
◆画像(BMP,JPEGおよびクリップボード経由)を簡単に取り込むことができます。
◆GOPと接続し内部メモリの読み書きが可能
◆推奨動作環境:CPU 1GHz以上・メモリ1GB以上 画面解像度:SXGA(1280×1024)以上 色数:フルカラー(26万色)
必須 OS:Windows10

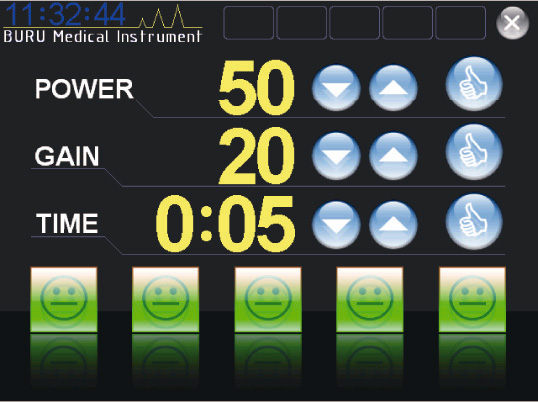

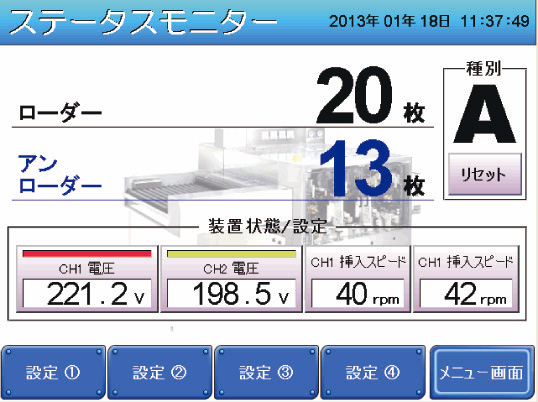

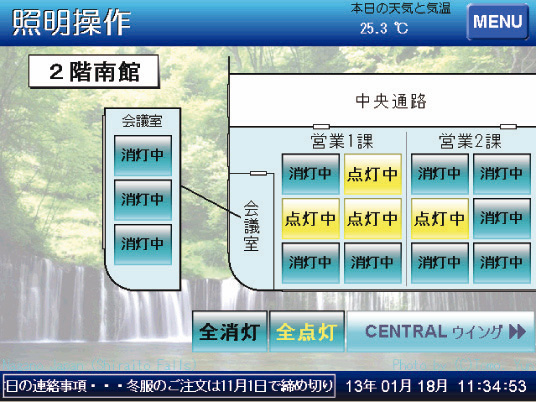

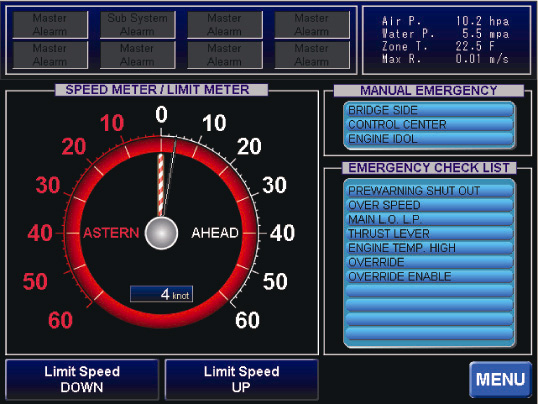

仕様・TP-designer V4での参考作画画面
型式 |
GOP-5043SWQTAA |
GOP-5057SVTAA |
液晶仕様 |
4.3インチ
高輝度・広視野角TFT液晶(LED BL) |
5.7インチ
高輝度・広視野角TFT液晶(LED BL) |
液晶表示エリア(W)×(H) |
95.0×53.9mm |
115.2×86.4mm |
ドット構成(W)×(H) |
480×270dot |
640×480dot |
色数 |
32,768色 |
電源電圧 |
DC5V±10% |
消費電力 |
5Wmax(USBコネクタからの500mA出力含む)
但し汎用I/Oコネクタからの外部出力は除く |
7.55Wmax(USBコネクタからの500mA出力含む)
但し汎用I/Oコネクタからの外部出力は除く |
動作温度湿度範囲 |
0℃~+50℃
10%~85%RH(但し結露無き事) |
保存温度湿度範囲 |
-10℃~+60℃
10%~85%RH(但し結露無き事) |
動作/保存環境 |
腐食性ガスおよび導電性粉塵無きこと |
外形寸法 (W)×(H)×(D) |
120×69.13×24(㎜)勘合コネクタ部分を除く |
148×100.5×24(㎜)勘合コネクタ部分を除く |
表示エリア(W)×(H) |
95.0×53.9㎜ |
115.2×86.4mm |
製品単体重量 |
約160g |
約240g |
RoHS指令 |
RoHS10物質対応 |
バックライト寿命 |
30,000時間(輝度50%減までの時間) |
37,000時間(輝度50%減までの時間) |
内部音源 |
圧電ブザー(音量固定、音長可変) |
時計機能 |
搭載(ただし時刻保持は外部電池接続が必要) |
外部インターフェース |
・RS-232C×2ch
ACK/NACによる受信確認(ホストポートのみ)
RTC/CTSによるフロー制御
・USB1.1対応ホストポート×1(ストレージデバイス用)
USBメモリを接続可能
・汎用I/Oポート×4点
入出力何れかに設定可 |
